אלמנט חימום פיני להחלפת חום

תֵאוּר

Funded Heater Element For Heat Exchange הוא ציוד מרכזי בשימוש נרחב בתחום חילופי החום, עם העיצוב והפונקציות הייחודיות שלו, מספק פתרון חילופי חום יעיל למגוון תהליכים תעשייתיים כגון קירור, חימום, ייבוש.

העיקרון הבסיסי של הצינור בעל הסנפיר הוא להגדיל את הסנפיר על צינור הבסיס כדי לשפר את יעילות חילופי החום על ידי הגדלת אזור פיזור החום. נוכחותם של סנפירים מאפשרת העברת חום מהר יותר מצינור הבסיס אל הסנפיר, ולאחר מכן מהסנפיר אל הנוזל הזורם דרכו. עיצוב זה לא רק משפר את יעילות חילופי החום, אלא גם מאפשר לצינור בעל הסנפיר להסתגל לסביבות עבודה שונות ולתנאי נוזלים שונים.

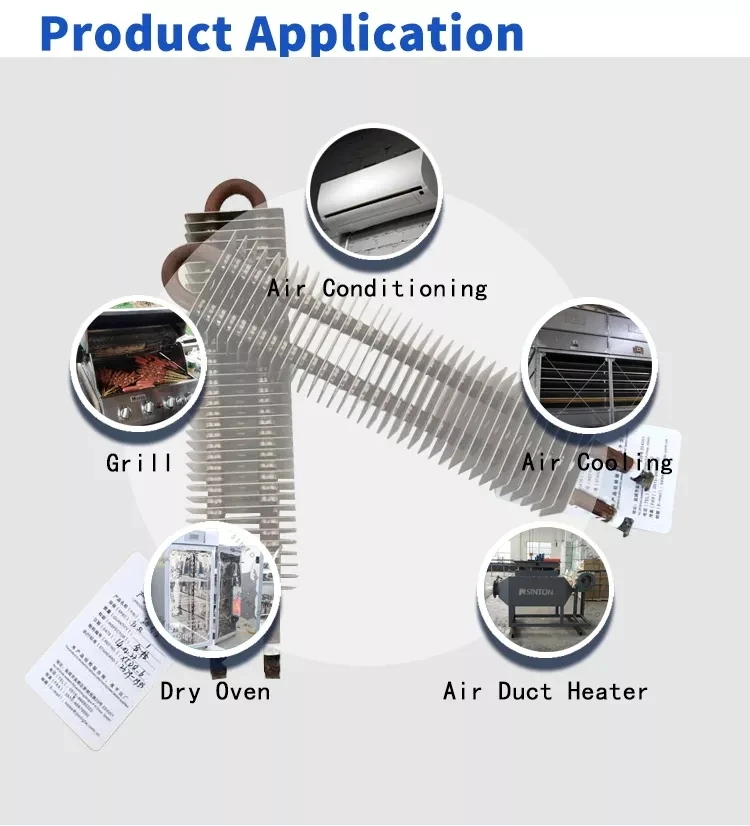

אלמנט חימום פיני להחלפת חום נמצא בשימוש נרחב בהזדמנויות שונות הדורשות חילופי חום, כגון מזגנים, צ'ילרים, רדיאטורים וכן הלאה. במערכות מיזוג אוויר, צינורות סנפירים משמשים בדרך כלל במעבים ובמאיידים כדי להשיג חילופי חום בין אוויר לקירור. במקרר, צינורות סנפירים משמשים להעברת חום מהקירור לסביבה החיצונית. בנוסף, צינורות עם סנפיר נמצאים בשימוש נרחב גם בציוד תעשייתי כגון מייבשים ותנורי פיצוץ חמים, הממלאים תפקיד מפתח.

כאלמנט חילופי חום, גוף החימום בעל הסנפיר פועל במצב של גז פליטה בטמפרטורה גבוהה לאורך זמן, טמפרטורה גבוהה ולחץ גבוה ונמצא באווירה קורוזיבית, מה שמחייב את גוף החימום בעל מדד ביצועים גבוה.

1. ביצועים נגד-קורוזיה
2. עמידות בפני שחיקה (נגד-בלאי)
3. התנגדות מגע נמוכה
4. יציבות גבוהה יותר
5. יכולת נגד-אפר

ישנם סוגים רבים של אלמנטים לחימום סנפירים, על פי סוג התהליך, ישנם (1) מחמם סנפירים שחול;(2) מחמם סנפירים מרותך (גבוה-תדירות ריתוך סנפירים, צינור ריתוך קשת שקוע);(3) סוג מגולגל;(4) סט של צינורות סנפירים יצוקים;(5) צינורות סנפירים יצוקים;
(6) צינור עם סנפירים מפצע מתח; (7) הכנס צינור.

2. סיווג לפי צורת סנפיר:
(1) צינור סנפיר מרובע; (2) צינור סנפיר עגול; (3) צינור סנפיר ספירלי; (4) צינור סנפיר אורכי (5) צינור גלי עם סנפירים; (6) צינורות סליליים משוננים;

גוף חימום בעל סנפירים מותאם אישית מיוצר בדרך כלל לפי מפרטים מותאמים אישית בהתבסס על יישום הלקוח, כאשר סנפירי פלדה נכרכים בצורה ספירלית על גוף חימום ואז מחוברים מתכתית על ידי הלחמת תנור, ומשאירים התנגדות תרמית זניחה במפרק.

גופי חימום עם סנפירים משמשים בדרך כלל ליישומי חימום בהסעה מאולצת עם טמפרטורות אוויר ביציאה של עד 300 מעלות (572 מעלות F), כגון זרימה מאולצת, מערכות חימום אוויר או גז כמו תעלות, תנורי חימום חשמליים מאולצים, תנורים חוזרים ונגדי העמסה.

התכונה הייחודית של גוף חימום צינורי עם סנפירים היא המשטח הגדול שפולט-חום שהוא יתרון לחימום אוויר או גזים אחרים. הגדלת פני השטח של גוף החימום עם סנפירים נעשית על ידי ספירלה של לוח מתכת דק סביב תנור חימום בעל התנגדות חשמלית או על ידי הרכבת לוחות מלבניים, הנקראים גם סנפירים.

קטרים ​​סטנדרטיים של אלמנטים נעים בין 0.260 אינץ' ל-0.540 אינץ' (7 מ"מ עד 14 מ"מ) צפיפות וואט של 10 W/sq.in בתנורי חימום סטנדרטיים; צפיפויות וואט מותאמות אישית זמינות עבור מהירויות נמוכות יותר או טמפרטורות יציאה גבוהות יותר לפי בקשה התקנה באמצעות לוחות מולחמים, מכווצים או מרותכים; ליחידות הסטנדרטיות יש אבזור שהותקן במפעל למטרה זו

כדי להתאים אישית את גוף מחמם האוויר עם סנפירים זו עבודה קשה, יש להדריך אותה תחת המהנדס.

לגוף החימום בעל הסנפיר המותאם אישית שלנו יש את התכונות הבאות:

1. חומר מתכת באיכות גבוהה כדי להבטיח יציבות וסיבולת.

2. על פי דרישת הלקוח, להגדיר פרמטר תקין של גוף החימום, ואז להשיג את האפקט הטוב והיעיל.

3. מחמם הסנפיר המותאם אישית שלנו עובר בדיקות רבות ויהיה בטוח כדי להתאים לסביבות חימום שונות.

יִתרוֹן

סגנון תנור חימום

סגנון ישר                                                     סגנון רצועהבצורת U

גיליון נתונים

מפרט טכני

טמפרטורת פני השטח עד 600 מעלות

אספקה ​​וכוח מתאימים לתהליך ולרצונות

אוגן מתכת ספירלי בדרך כלל מפלדת אל חלד

לוחות מלבניים בדרך כלל מחומר אלוצינק Tube בדרך כלל מפלדת אל-חלד, פלדת אל-חלד עמידה לחומצה, Incoloy® 800, Incoloy® 825 ו-aluminumConnections M-חוט, כבלים, פין שטוח, פאן, קופסת חיבור ועוד
